详细讲解浮头换热器的结构特点！

浮头式换热器的详细结构

新型浮头式换热器浮头端结构，它包括圆筒、外头盖侧法兰、浮头管板、钩圈、浮头盖、外头盖及丝孔、钢圈等组成，其特征是：在外头盖侧法兰内侧面设凹型或梯型密封面，并在靠近密封面外侧钻孔并套丝或焊设多个螺杆均布，浮头处取消钩圈及相关零部件，浮头管板密封槽为原凹型槽并另在同一端面开一个以该管板中心为圆心，半径稍大于管束外径的梯型凹槽，且管板分程凹槽只与梯型凹槽相连通，而不与凹型槽相连通。

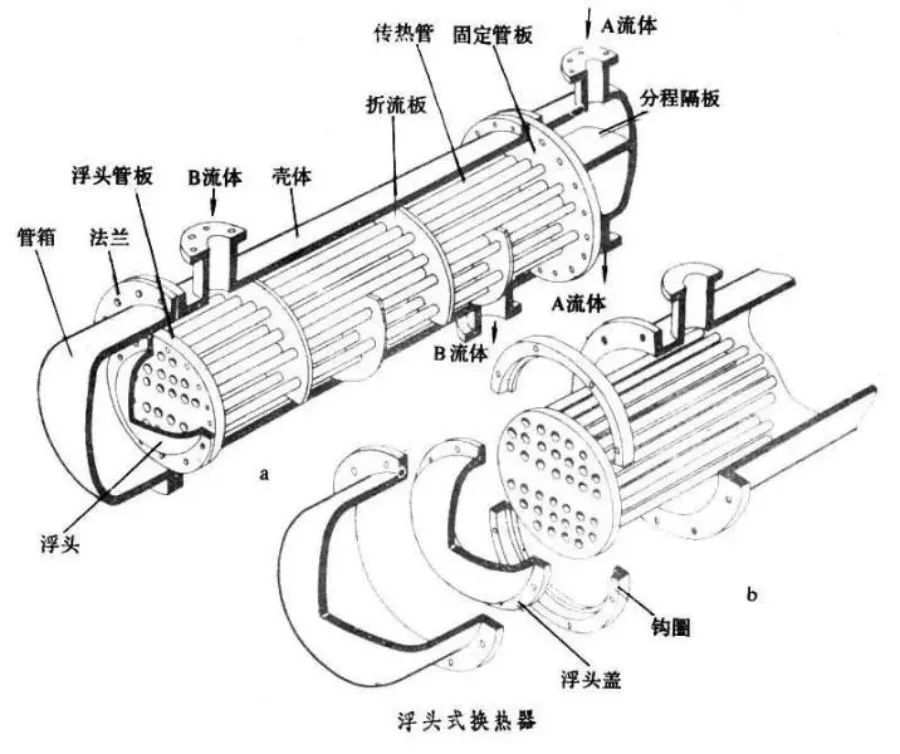

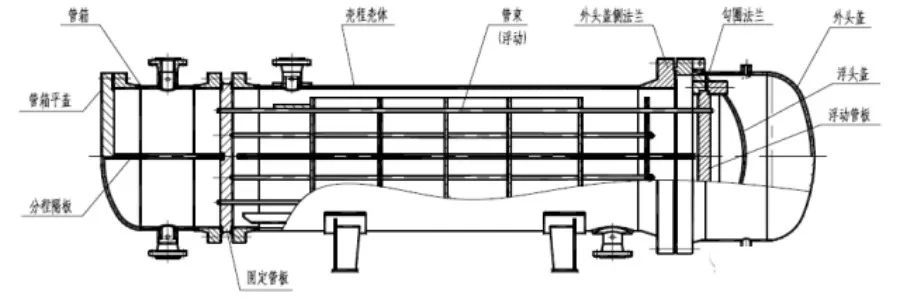

浮头式换热器结构示意图

浮头式换热器浮头端结构由圆筒、外头盖侧法兰、浮头管板、钩圈、浮头盖、外头盖及丝孔、钢圈等组成。钩圈式浮头的详细结构见下图所示。

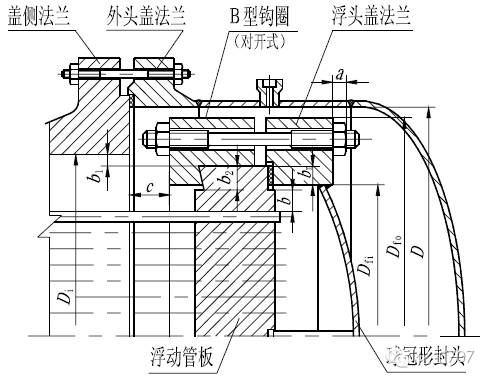

钩圈式浮头的详细结构

钩圈对保证浮头端的密封、防止介质间的串漏起着重要的作用。钩圈一般都是对开式结构，要求密封可靠，结构简单、紧凑、便于制造和拆装方便。

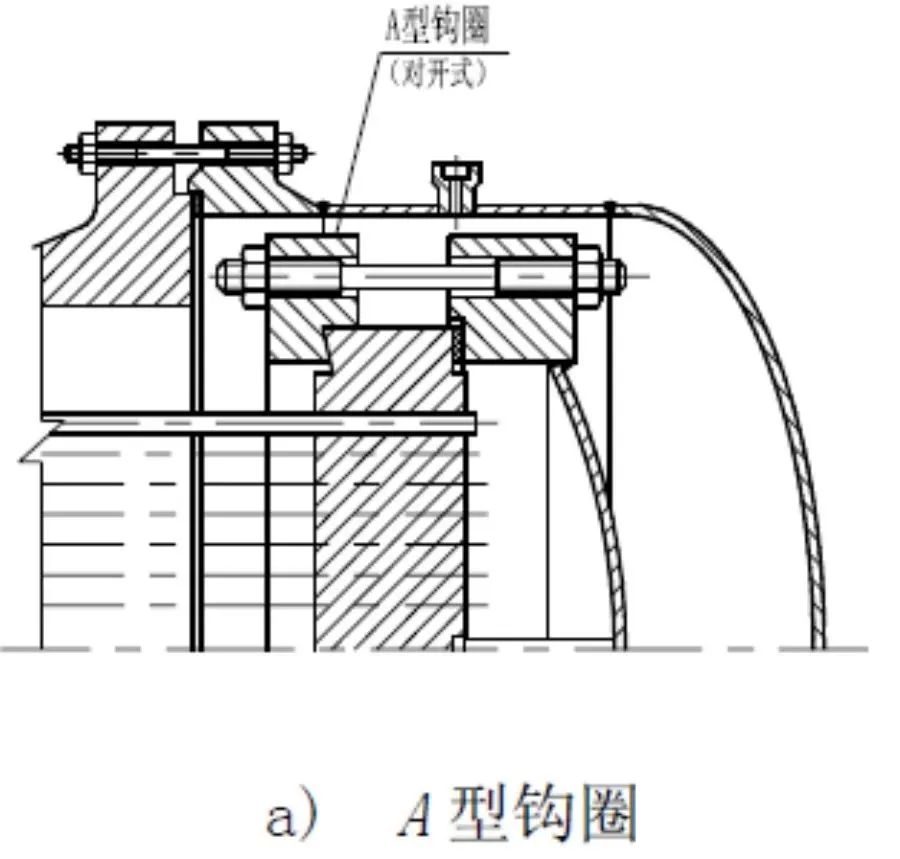

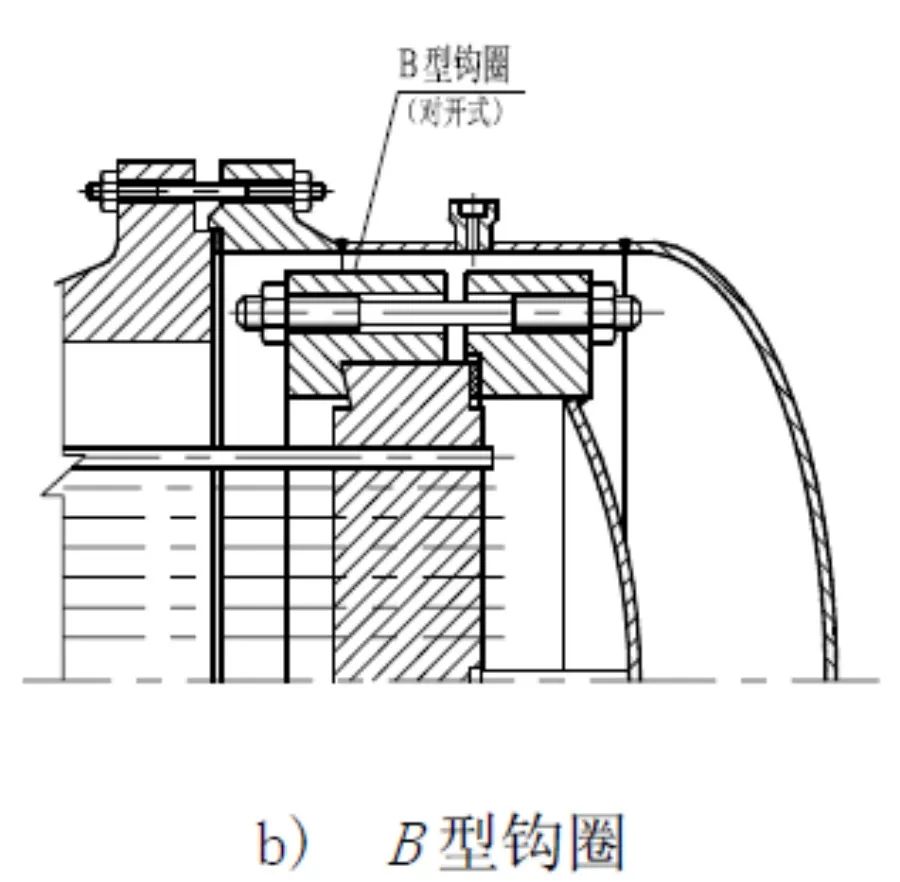

GB151 给出了两种型式的钩圈，即A 型钩圈和B 型钩圈。见下图。

A 型钩圈特点
